板狀剛玉的生產(chǎn)過程主要包括原料準(zhǔn)備、球磨、成球、干燥、燒結(jié)、冷卻、撿選、檢驗(yàn)、破碎和篩分等步驟，具體介紹如下：
1、原料準(zhǔn)備：通常選用高純度氧化鋁粉，如氧化鋁含量需達(dá)到99%以上的拜耳法輕燒氧化鋁粉，部分企業(yè)選用純度高達(dá)99.5%的氧化鋁粉。
2、球磨：將氧化鋁粉進(jìn)行連續(xù)球磨，使其細(xì)度和比表面積達(dá)到一定要求，這有助于氧化鋁粉的燒結(jié)與致密化。球磨過程中，原料需充分均勻混合，常采用混料設(shè)備，混料時(shí)間不少于2小時(shí)。
3、成球：磨細(xì)后的粉采用成球盤或成球筒成球。成型后的坯球需具有一定的強(qiáng)度，以避免在運(yùn)往干燥器的過程中破裂。
4、干燥：成形后的坯球進(jìn)入干燥器內(nèi)，利用豎窯內(nèi)的逆流熱風(fēng)干燥除去水分。干燥過程中，豎窯內(nèi)的溫度要嚴(yán)格控制，
5、燒結(jié)：坯球干燥后進(jìn)入豎窯進(jìn)行燒結(jié)，燒結(jié)溫度一般為1900-1950℃。通過控制豎窯內(nèi)熱風(fēng)溫度及流速，可以獲得晶體發(fā)育充分、燒結(jié)完全的板狀剛玉結(jié)構(gòu)。
6、冷卻、撿選和檢驗(yàn)：燒成后的
板狀剛玉經(jīng)過冷卻后，需要撿選出過燒和欠燒制品，并對(duì)燒結(jié)完全的制品進(jìn)行物化指標(biāo)檢測(cè)，如體積密度、顯氣孔率、吸水率等。

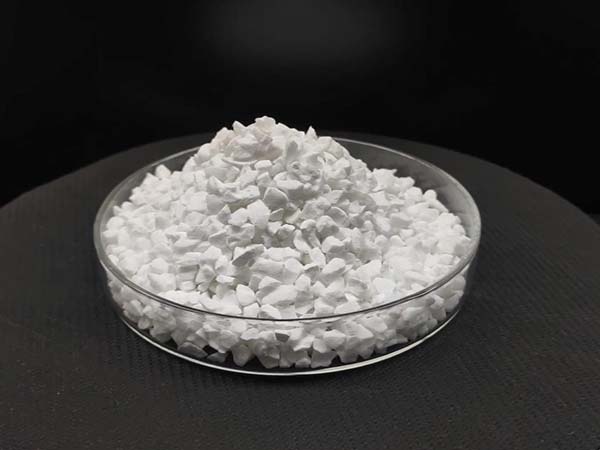

7、破碎和篩分：經(jīng)過檢驗(yàn)合格的板狀剛玉，再進(jìn)行破碎和篩分，可以獲得不同粒徑尺寸的產(chǎn)品，以滿足不同領(lǐng)域的需求。
